图模式串讲：从 recipe 到硬件执行

本文是 LLM 推理图模式的串讲底稿，简单理解图下沉与图编译的基本原理，并且跟着 recipe 图模式开关找到执行入口。

1. 速通：同一个 forward，为什么换一种执行方式就能更快？

eager 模式单算子下发，Host 要执行框架分发、数据准备、算子准备和任务提交；Device 要调度任务、搬运数据、执行 kernel，并等待必要的同步。

图模式的收益有两个来源：减少反复组织工作的开销，以及改变计算和数据搬运的安排。 对应后面的图捕获回放与图编译。

Host 和 Device 通常异步工作，时间会重叠，不能把所有 CPU 时间与所有 kernel 时间直接相加当作端到端耗时。看 trace 时，先找关键路径上 Device 在等什么。

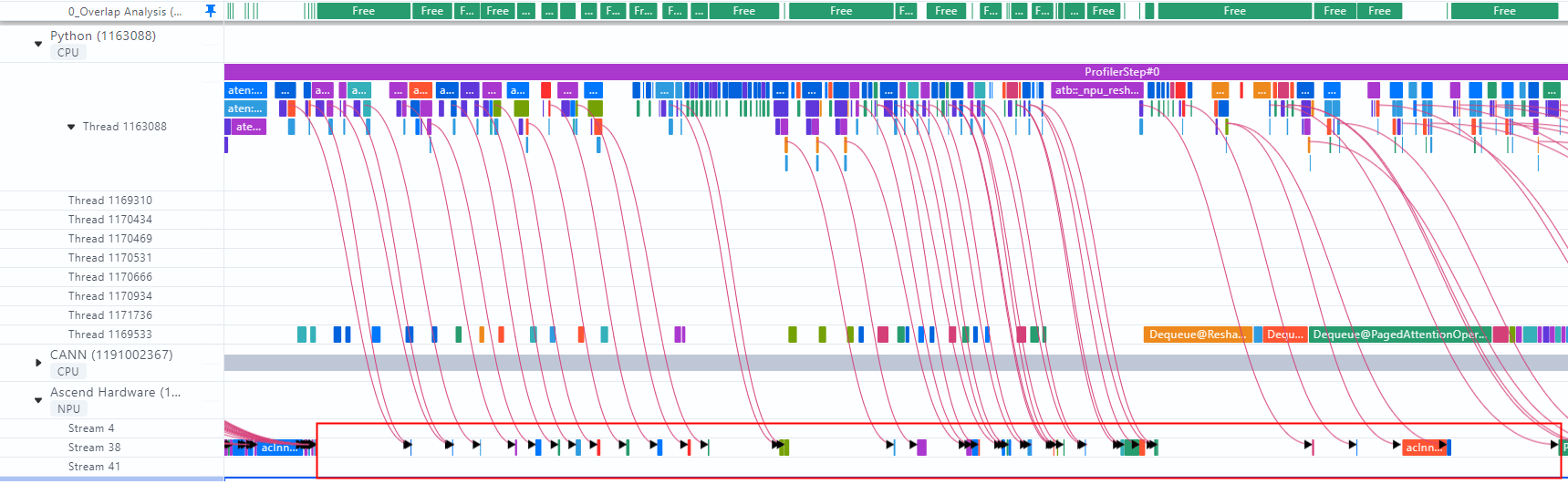

Host Bound 在 timeline 上长什么样？

图片来源：vLLM-Ascend 推理优化：Eager 模式调度开销。该图是具体模型案例，用于说明判读方法，不代表所有 Eager workload 都必然 Host Bound。

这张真实 Profiling 来自 DeepSeek-V3 的 MLA Eager 执行案例。上方是 CPU 侧工作，下方是 NPU Stream；红色连线表示 Host 工作与 Device Task 的对应关系。红框中的短 Task 之间存在大量白色间隔，说明 Device 很快做完了手上的工作，却没有及时拿到下一项任务。此时限制吞吐的不是某个 kernel 的算力，而是 Host 向 Device 持续“下任务”的速度。

逐算子执行时，Host 可能要为每个小 kernel 重复完成一部分工作：

• 执行 Python 与框架分发逻辑，解析算子、shape、dtype、format 和属性。
• 计算或查询 tiling，确定分核策略、workspace 大小和运行参数。
• 准备输入 / 输出描述、Device 地址、workspace、stream 与依赖关系，处理必要的内存申请、复用、拷贝或同步。
• 选择或加载可执行的 kernel 二进制，组织 launch 参数，将 Runtime Task 提交到对应的 stream。

如果单个 kernel 在 Device 上只执行几十微秒，而 Host 准备和下发下一项任务需要更久，那么这些下发间隔就会直接变成 NPU 空洞，AI Core 利用率也随之下降。图捕获、图下沉或 replay 的重要价值，就是把其中可重复的准备与任务组织工作提前完成，让 Device 更连续地消费已经准备好的任务。

如果我们能把接下来一段时间 NPU 要执行的算子都提前准备好，然后下一一条执行依次执行这些算子，这就是图模式。

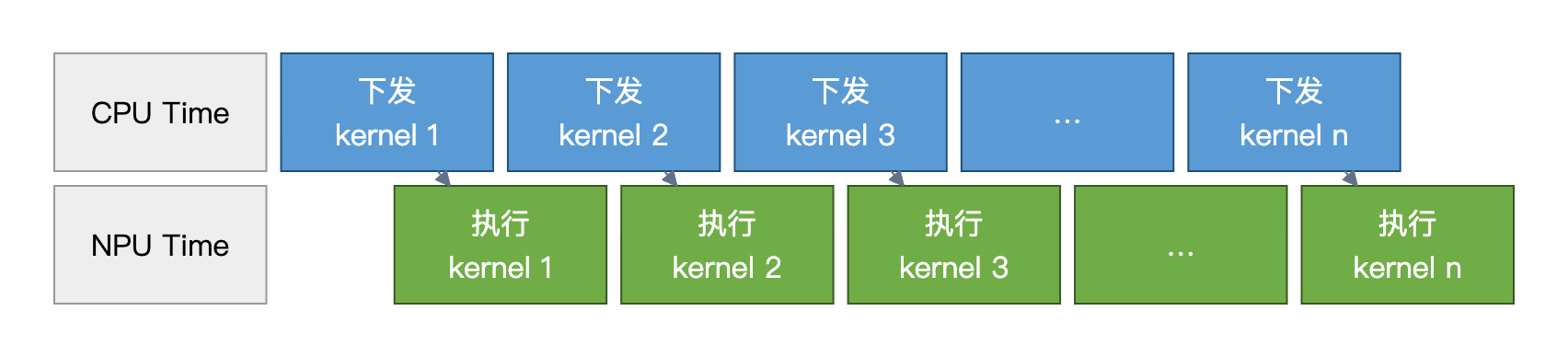

Eager：逐算子下发

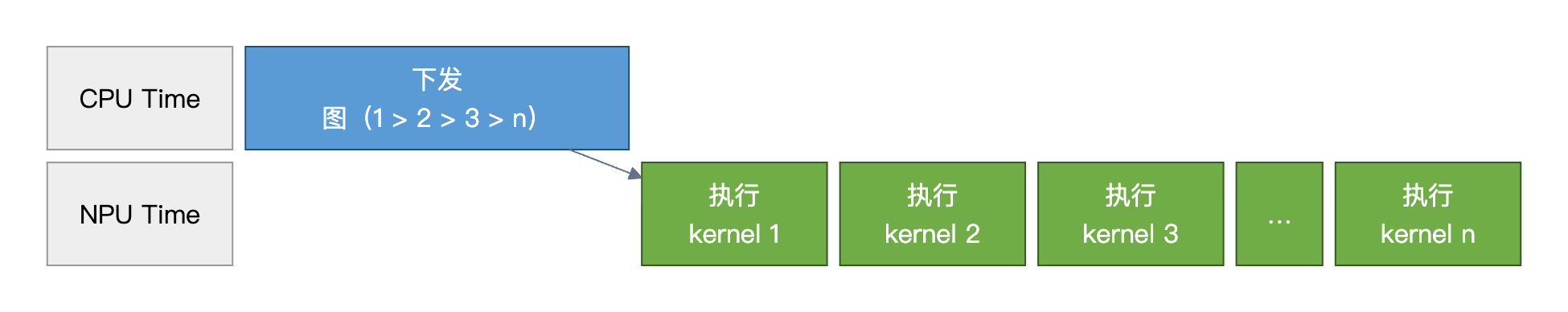

图模式：复用已准备的执行过程

来源：recipe 图模式原理，图 1、图 2，直接复制 Mermaid 源码。两图为执行示意，实际 Host 提交与 Device 执行可以重叠。

2. 在 cann-recipes-infer 中开启图模式

核心开关是模型 YAML 中的 model_config.exe_mode。 在模型和运行环境已按对应 recipe 配置好的前提下，修改这个配置，再用原来的推理入口启动即可，无需自己添加 torch.compile。

2.1 修改模型配置

以 Qwen3-8B 为例，编辑 models/qwen/config/qwen3_8b_1tp.yaml，在现有 model_config 下修改：

model_config:
  exe_mode: npugraph_ex

这里只展示图模式开关，其余权重路径、设备、并行和输入配置沿用原文件。

exe_mode	执行方式
eager	单算子执行，用作对照
npugraph_ex	开启 NPU Graph EX 图模式
ge_graph	开启 GE 图模式

切换 GE 时，将 exe_mode 改成 ge_graph，并将 enable_dynamic_graph 设为 false，与当前 recipe 的 GE 静态图路径保持一致。编译缓存、静态 kernel 等属于额外优化，不是开启图模式的必需项。

2.2 按原入口启动

在 cann-recipes-infer 仓库根目录运行：

bash executor/scripts/infer.sh --model qwen --yaml qwen3_8b_1tp.yaml

其他模型使用各自 recipe 的模型名和 YAML。启动后，框架会读取 exe_mode，在预热阶段完成相应准备，再进入正式推理；首次准备耗时应与后续稳态推理耗时分开看。

当前这条 executor 路径主要对 Decode 启用图模式，Prefill 仍走 Eager。 因此比较开关效果时，重点看预热后的 Decode 耗时。

依据：Qwen 启动说明、执行模式配置、Decode 执行分支。

3. Runtime、Driver 与硬件

简单理解 CANN 的调度体系。

3.1 从一次 Tensor 运算向下看

层次	负责的事情	适合问的问题
模型 / 推理框架	forward、请求调度、KV Cache、并行策略	这一轮要算哪些 token？
PyTorch / torch_npu / TorchAir	算子分发、成图、后端适配和图优化	能否复用一段执行过程？
算子库 / kernel	算法实现、tiling、workspace 与 kernel 选择	一个算子怎么分块、怎么搬数据？
Runtime	管理 device/context、stream/event、内存、任务与运行实例	在哪个流提交什么任务？何时可复用资源？
Driver	设备资源、底层队列、内存映射与硬件交互等	任务怎样进入设备可消费的队列？
设备调度机制	按任务与依赖驱动执行单元	哪项任务可以启动？
AI Core 等执行单元	执行计算与搬运	算力、带宽和片上容量是否够用？

3.2 Stream、SQ、CQ：从软件顺序到硬件任务

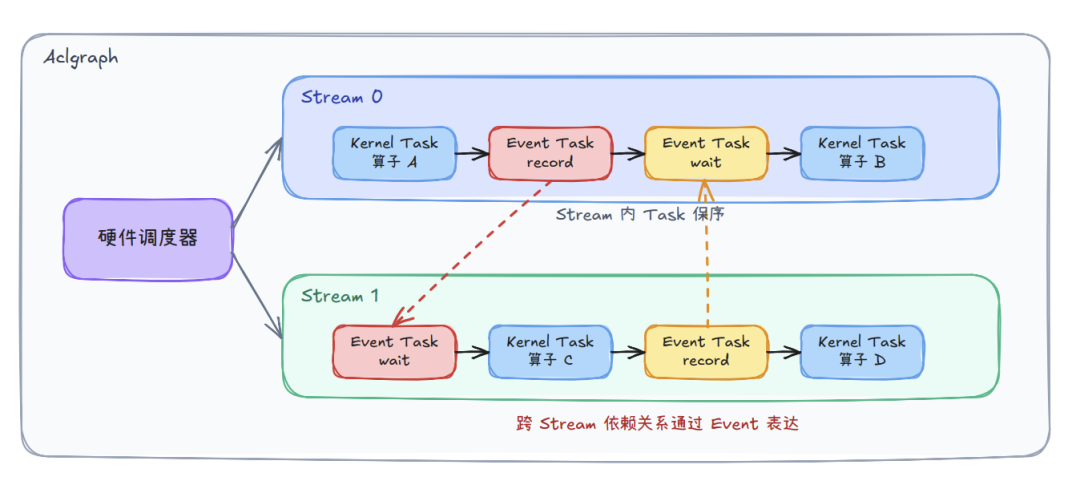

• Stream：软件层面的有序任务流。跨流依赖需要 event 等机制表达，多开 stream 并不自动产生有效并行。
• SQ（Submission Queue）：承载待提交任务描述的队列，SQE 是其中的条目。
• CQ（Completion Queue）：用于完成或异常等状态上报，具体行为依实现而定。CQE 不承载模型输出 Tensor。
• SQ（SQ Entry）：一次任务的描述，包含任务类型和所需的信息。
• Event / 同步接口：表达依赖或确认执行进度。异步 API 返回不能直接视为计算完成。

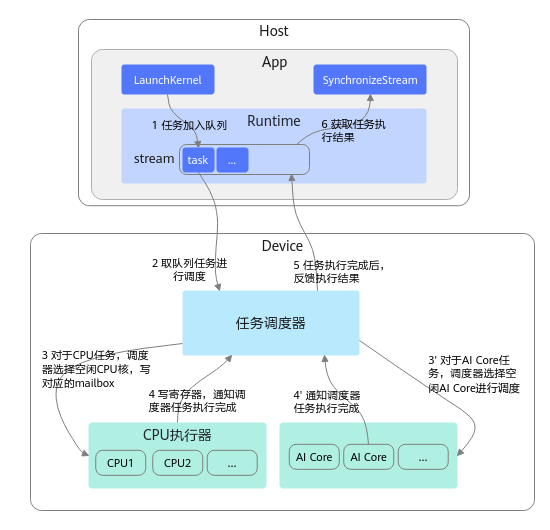

图片来源：Runtime quick start 原图（旧快照，见附录来源说明）。沿图理解：Host 调用 LaunchKernel，Runtime 将任务加入 stream，设备调度器选择执行资源，任务完成后反馈状态，Host 可通过 SynchronizeStream 等待完成。图中未单独展开 Driver，Driver 的职责结合上表理解。分层说明依据：Runtime 架构（旧快照，见附录来源说明）。

错误的一一对应：算子 = kernel、kernel = SQE、任务 = CQE。一个算子可能展开成多个 kernel 和辅助任务，一些实现中一个 Task 可占多个 SQE。当前 runtime 文档中的部分实现也不会为每个正常任务返回 CQE。

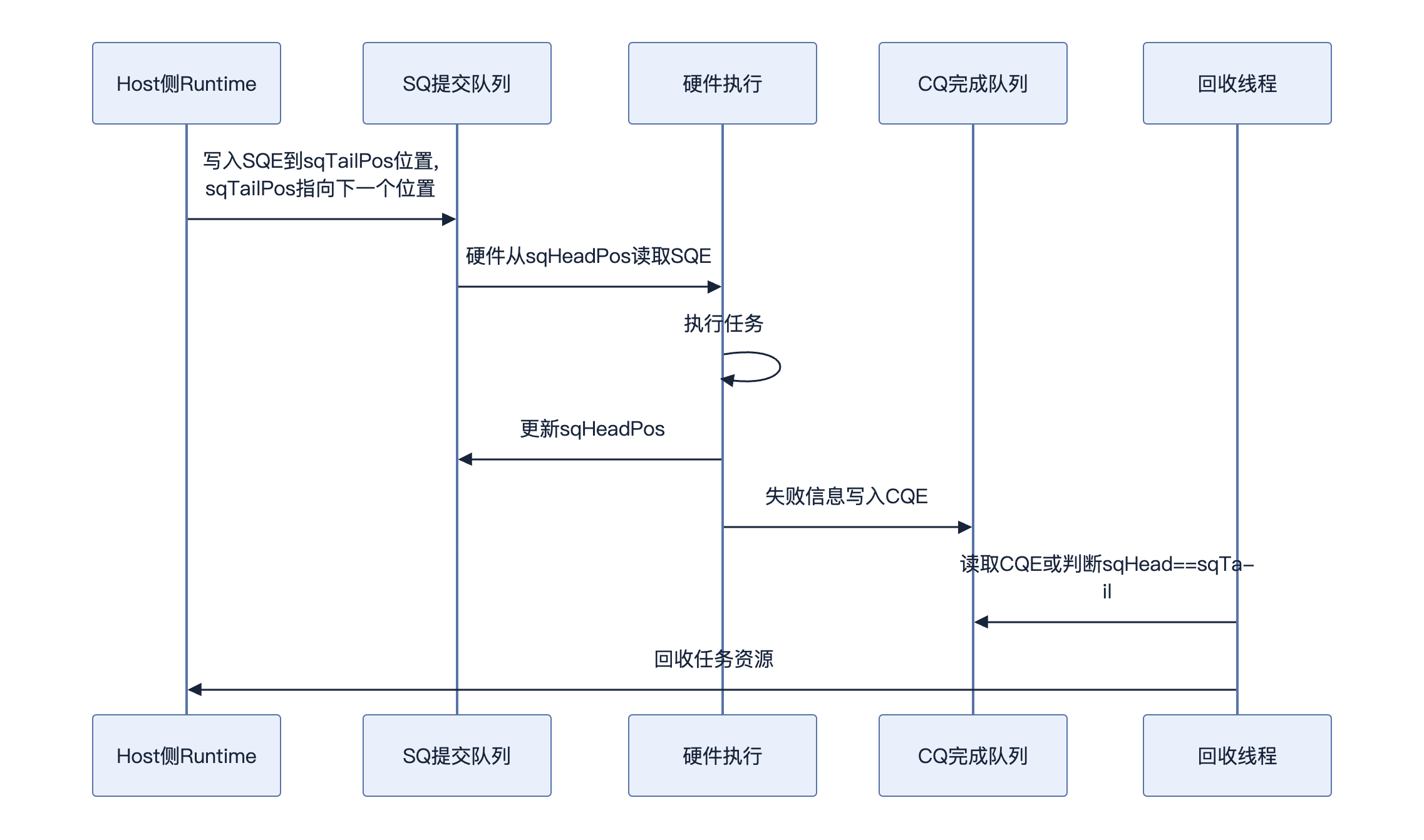

图源：Stream 的 SQ/CQ 管理（旧快照，见附录来源说明），直接复制 Mermaid 源码。这张图描述源文档对应实现的回收流程，不代表所有平台都会为正常任务产生 CQE。补充依据：Task 设计（旧快照，见附录来源说明）。

3.3 SQE 中会填什么？

单算子类 SQE 描述“执行哪个 kernel、参数在哪里”；条件算子类 SQE 通过设备侧控制指令描述“先激活哪些下沉流、满足条件后如何切换、何时停用流或结束控制过程”。 下面分别看 Eager 单算子计算任务与图模式控制任务。图中实际执行计算的任务仍然使用 kernel SQE，两类 SQE 并不是 Eager / 图模式各自独占的格式。

本节以 cann/runtime 的 STARS 实现为例；字段采用源码拼写。不同设备代际的 SQE 布局可能不同。

① 单算子（Eager 模式）：kernel SQE 的关键字段

关注项	源码字段 / 对应对象	帮助理解的含义
任务 ID 与所属流	header.task_id、header.rt_stream_id	标识这次 Runtime 任务及其所属流。这里的 task ID 不是模型里算子的固定编号；一个算子也可能产生多个任务
任务类型与分核	header.type、header.block_dim	描述任务类型及执行的 block 数；具体计算类型还可能由 FFTS 相关字段进一步区分
pcAddr：执行入口	pc_addr_low / pcAddrHigh	保存设备侧 kernel 入口地址的低位 / 高位，告诉执行单元从哪里开始取指令；构造 SQE 时来自 aicTaskInfo->funcAddr
paramAddr：参数区地址	paramAddrLow / param_addr_high	指向 kernel 参数区，构造时来自 aicTaskInfo->comm.args；参数按 kernel ABI 提供输入 / 输出地址、workspace、tiling 等信息
KernelBinaryAddr：二进制加载地址	对应 Program::GetBinAlignBaseAddr() 取得的设备侧基址，不是这里独立的 SQE 成员	Kernel::GetFunctionDevAddr() 用二进制对齐基址加函数偏移得到入口，即 pcAddr = programBinAlignBaseAddr + offset1_。SQE 保存的是解析后的入口地址，不能把二进制基址与入口当成两个必有的独立字段
调度与栈配置	kernel_credit、schem、stackPhyBaseLow / stackPhyBaseHigh	提供执行调度、超时相关 credit 与栈地址等控制信息，具体编码依硬件定义

Tensor 数据和 kernel 二进制存放在设备可访问的内存中，SQE 通过地址引用它们，不把权重 Tensor 或整段 kernel 代码塞进队列。

源码依据：kernel SQE 结构（RtStarsKernelSqe / RtFftsPlusKernelSqe）、字段填充 ConstructAICoreSqeForDavinciTask()、二进制基址到入口地址 Kernel::GetFunctionDevAddr()。

② 条件算子（图模式）：条件 SQE 与流控制指令

可以把它理解成一小段 RISC-V 风格、带 STARS 流控制扩展的条件指令序列。源码称其为 STARS conditional ISA，既有 load/store、算术、比较分支和 CSR 操作，也有 STREAM_ACTIVE、STREAM_GOTO 等专用操作。它用于设备侧调度控制。

短指令序列可以直接放在 SQE 中；本地的 ModelExecute、StreamActive、StreamSwitch 构造路径使用 RtStarsFunctionCallSqe：SQE 内先装入外部指令序列的地址和长度，再通过 funcCall 执行。因此，“SQE 携带控制指令”不等于整张图的全部控制逻辑都内嵌在一个 SQE 里。

关注项	SQE 字段 / 指令序列中的内容	帮助理解的含义
这是哪类控制任务	sqeHeader.type = RT_STARS_SQE_TYPE_COND、conds_sub_type、sqeHeader.task_id / rt_stream_id	标明条件任务及 ModelExecute、StreamActive、StreamSwitch 等子类型，并标识任务与所属流；ModelExecute 还用 reserved1 保存 model ID
控制指令放在哪里	lhwi1 / llwi1、lhwi2 / llwi2、funcCall	第一组将指令序列地址装入 R1，第二组将长度装入 R2，funcCall 通过 rs1 / rs2 引用它们；此构造路径的长度单位为 4 字节
先激活哪条下沉流	ModelExecute 外部序列的 activeHeadSq；参数 headSqArrAddr / headSqArrMax；RtStarsCondOpStreamActiveR	遍历预先准备的入口 SQ 列表，按 SQ ID 激活对应下沉流。入口流可以有多条；硬件操作数是 SQ ID，不能直接当成软件 stream ID
之后按什么条件切换	StreamSwitch 序列的 load_i、lhwi / llwi、jumpPc0、bne0	从 varPtr 读取条件值，与 val 按 condition 比较，决定跳到序列末尾还是进入目标流激活过程；bne0 是成员名，实际比较指令由条件生成
切换到哪里、从哪里继续	streamActiveFc、deActiveI；label 路径的 goto_i / active_i	StreamSwitch 在条件命中时激活 trueSqId，停用 currentSqId；label/goto 路径还可通过 sqId、sqHead 指定队列及继续执行的位置
如何停止当前流、结束这段指令	RtStarsCondOpStreamDeActiveI；外部序列的 end / endInstr（NOP）	DEACTIVE 停用指定流；序列按调用长度和分支执行到末尾。末尾 NOP 是空操作 / 收尾位置，本身不是“整图终止”指令
整张图何时完成	图尾的 EndGraph / notify 等任务与同步依赖，不是上述 SQE 的单个通用字段	控制序列结束后，下沉流里的计算仍可能继续。所查 STARS 非 AICPU 执行路径在图尾记录 EndGraph notify；其他路径可下发 AICPU EndGraph 任务，整图完成要结合图尾依赖与完成通知判断

串起来看（示意，省略队列状态检查与同步细节）：

Host 提交 ModelExecute 条件 SQE
  → 调用已准备的控制指令序列，激活入口下沉流 A（或多个入口流）
  → A 执行已下沉的 kernel SQE
  → 遇到 StreamSwitch：读取条件，命中则激活 B、停用 A；未命中则继续 A
  → 后续流按预置任务、分支与同步依赖推进
  → 图尾 EndGraph / notify 标记本轮完成

这里的“激活—切换—完成”分布在模型执行任务、下沉流内的控制任务以及图尾任务中。ModelExecute 的控制序列返回，只表示本次启动控制过程结束，不能据此认定整张图已经执行完毕。

源码依据：条件 SQE 结构 RtStarsFunctionCallSqe、装入指令地址和长度 ConstructFunctionCallInstr()、ModelExecute SQE 构造、模型执行控制序列、StreamSwitch 控制序列与参数、StreamSwitch 指令构造、指令编码与 SQ ID / SQ head 字段、图尾完成处理 Context::ModelAddEndGraph()。

4. 图下沉与图捕获

4.1 图下沉

提前准备图中的任务、依赖与运行资源，交给设备侧执行。后续通过模型执行入口触发已准备的任务，减少 Host 逐个组织与提交任务的成本。

离线编译出的 OM 是常见部署产物，但图下沉不只存在于静态 OM 路径。在线编译或捕获也可以建立可复用的设备执行过程。

Persistent Stream 的教学模型：创建持久流，绑定模型运行实例，构建任务，结束构建，然后反复执行实例。任务执行后保留，直到清理或销毁。Persistent 流说明与示例（旧快照，见附录来源说明）

“执行时只下发一个 SQE”适合帮助形成初步直觉，更准确地说：通过模型执行任务触发已准备的任务集合。 一个模型执行 API 对应几个 SQE，是否还需要参数刷新或同步任务，应以平台实现与 trace 为准。

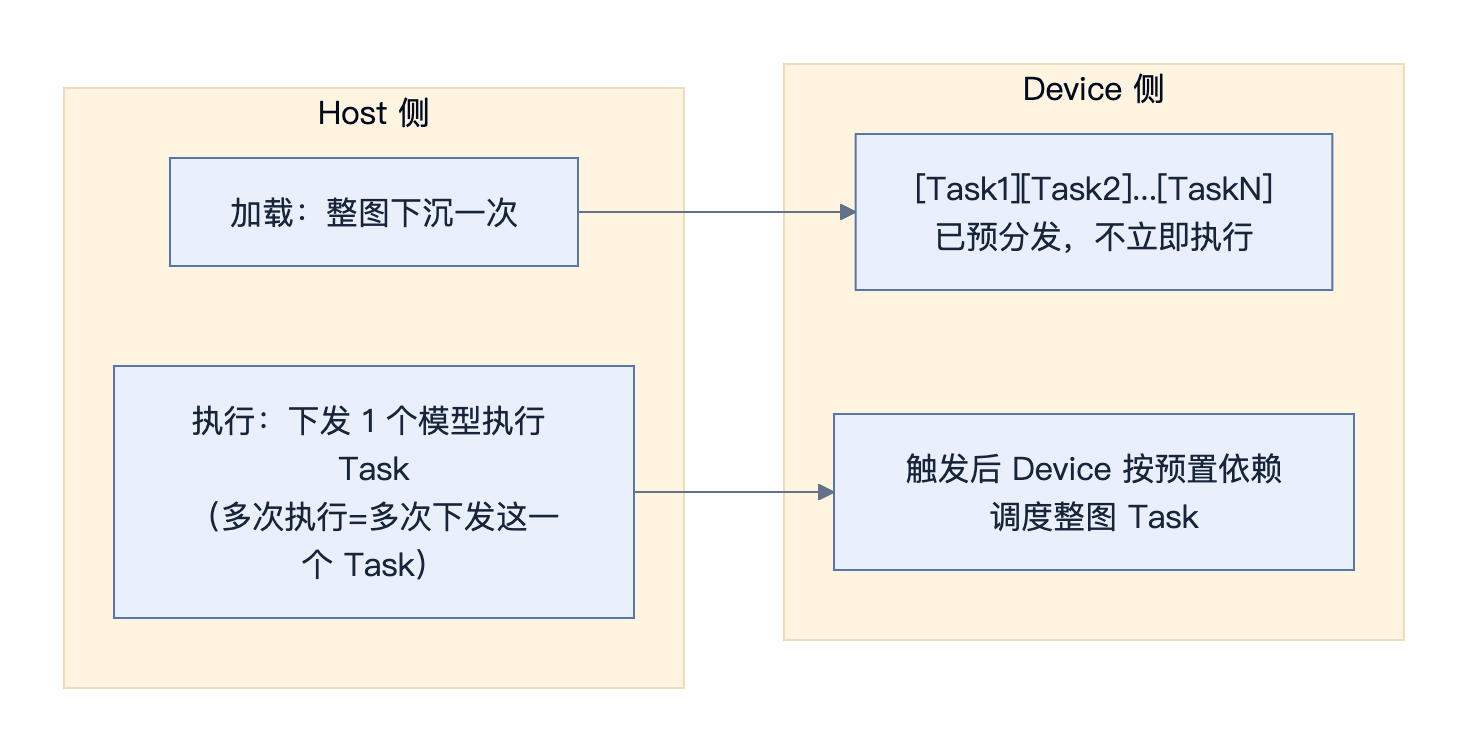

图源：GE 图下沉 Mermaid。

来源：AOT SuperKernel：从图执行优化说起。

4.2 ACLGraph 捕获的是运行任务

以下为 Runtime 接口生命周期示意：

准备 kernel、buffer、必要的 warm-up
aclmdlRICaptureBegin(stream, ...)
    调用可捕获的算子 / 拷贝 / event 等操作
aclmdlRICaptureEnd(stream, &modelRI)

重复执行：
    准备本轮输入，按支持的机制更新参数
    aclmdlRIExecuteAsync(modelRI, stream)
    在消费结果或测量完成时间的边界等待完成

Capture 区间保留了类似 eager 的调用形式，但任务不会像正常 eager 一样立即执行。该接口将任务记录到模型实例中，在 execute 时运行。CANN CaptureBegin 说明

区分两个“捕获”：Dynamo 提取 FX 运算图，ACLGraph 捕获 Runtime 任务及依赖。 它们位于不同层，直接使用 Runtime 捕获接口也不要求先走 Dynamo。

4.3 IO数据变化，但地址可以不变

做图下次、图捕获，一个非常大的优化点上提前申请、安排的好权重、每个算子IO、算子Binary的地址空间。

资源	复用时要理解的约束
权重与常驻 KV buffer	保持有效生命周期。地址或布局变化时，要满足更新机制或重新准备实例
输入 / 输出	可写入稳定 buffer，也可能由后端支持地址更新。不能假定输入地址永远不变或任意变化都安全
激活 / workspace	通过内存规划、内存池等满足任务需要。复用前确认旧使用者已完成
kernel 二进制与参数	执行时需要有效入口与参数，部分参数与 tiling 支持受控刷新

“所有内存都预申请、执行时尽量不动态申请”。在重复执行的关键路径中减少分配与地址变化，实际约束由后端、内存池与更新 API 决定。

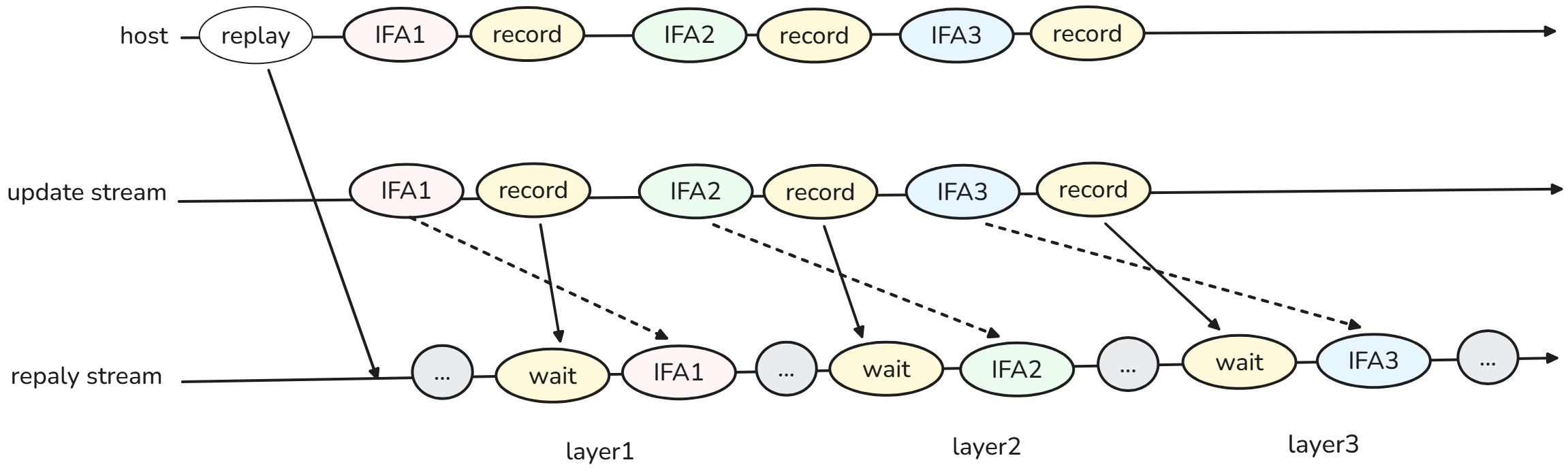

来源：npugraph_ex 图模式优化：Host tiling 参数刷新。此图展示受控参数更新与同步，说明 replay 仍可能有准备工作。

5. 图编译

5.1 一张计算图不等于一条算子队列

用 y = SiLU(x @ W + b) + residual 贯穿本节。假设这是推理计算：W、b 固定，x、residual 每轮变化，中间结果不被其他节点使用。

Tensor	Shape	在图中的角色
x	[M,K]	本轮输入，M 可理解为本次参与计算的 token 数
W	[K,N]	权重
b	[N]	bias，沿 M 维广播
residual	[M,N]	残差输入
t0、t1、t2、y	[M,N]	三个中间结果与最终输出

先按数学运算展开，得到一张未融合的逻辑图：

t0 = MatMul(x, W)
t1 = Add(t0, b)
t2 = SiLU(t1)          # SiLU(z) = z * sigmoid(z)
y  = Add(t2, residual)

这张图除了运算顺序，还包含 shape、dtype、布局、广播方式，以及 Tensor 的使用关系。编译器由此知道：t0、t1、t2 都只有一个消费者，可以尝试消除它们的独立存储；b 不必真的扩成 [M,N]；最后的 Add 必须等 t2 和 residual 都就绪。

这里有 4 个逻辑计算节点，但不能据此断言最终有 4 个 kernel 或 4 个 SQE。SiLU 可能被分解，多个节点也可能被融合；运行任务图是编译器结合算子实现和硬件约束生成的另一层表示。

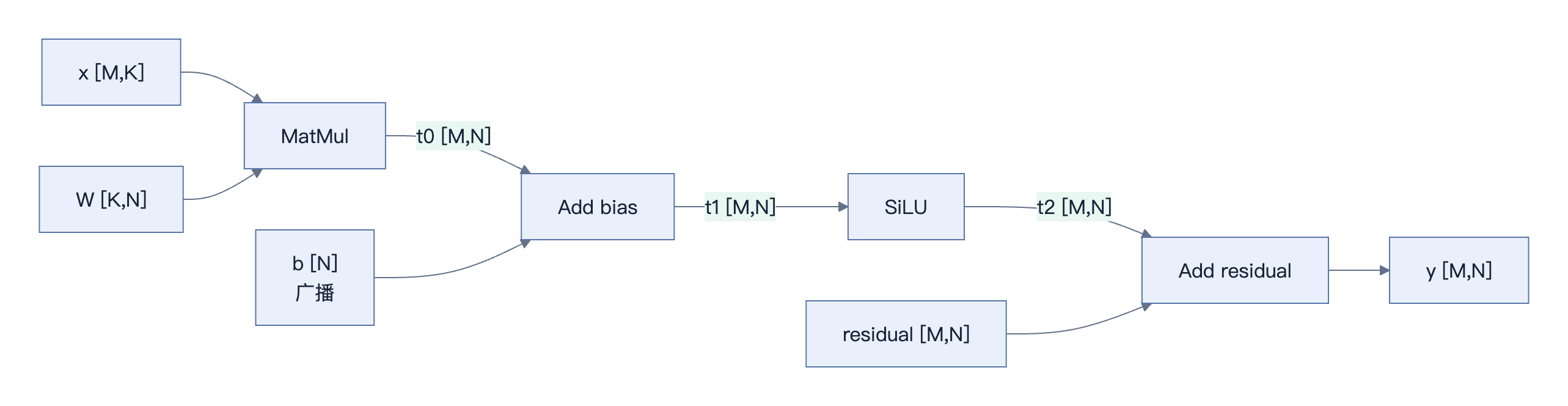

图为本节表达式的教学示意。相关概念见 GE 图编译课程。

5.2 编译过程需要确定什么？

工作	在这个例子中具体做什么	产物或影响
InferShape	检查 MatMul 的 K 维相同，推导输出 [M,N]；确认 b[N] 可广播、residual 可相加	得到中间结果大小与 shape 约束；M 动态时保留相应符号信息
dtype / Format 推导	确定乘加累加精度、中间结果 dtype，以及 MatMul 输出能否直接供 SiLU 使用	决定 kernel 适配与必要的 Cast / TransData；融合时也要满足数值精度要求
图变换	尝试将 MatMul 与 bias 相加融合，将 SiLU 与残差相加融合	得到下面的两阶段候选图，减少独立任务与中间结果
Tiling / kernel 选择	根据 M、K、N、dtype 与布局选择矩阵分块、分核和向量处理方式	例如 M 很小与 M 很大时可能选择不同实现；确定 workspace 与运行参数
内存规划	计算中间结果生命周期，决定哪些结果无需落地、哪些存储可复用	为输入、输出、中间结果和 workspace 安排 buffer
调度与任务生成	保持 MatMul 到后续逐元素计算的依赖，等待 residual 就绪，再生成计算与同步任务	得到 stream、依赖、任务及参数，交由 Runtime 执行

这是教学分解，并非所有后端固定的一遍式流水线。动态输入下，一部分 shape、tiling 或参数工作可能留在运行期。Ascend IR 是 GE 路径使用的中间表示；npugraph_ex 主要围绕 FX 图优化与 ACLGraph 执行展开。

5.3 常见优化：逐项作用到这张图上

技术	对这个例子怎么做	真正省了什么、什么条件下才成立
常量折叠	原图没有可直接折叠的计算节点：即使 W、b 固定，x @ W + b 仍依赖动态 x。若实际图中还有仅依赖固定 b 的 Cast，可提前计算	消除常量子图的重复计算；不能提前算出本轮 MatMul 或 SiLU
冗余消除	原始四节点没有明显冗余。若前后端适配引入同 dtype 的无效 Cast，或确实无须搬数据且不影响语义的 View，可消除或只保留元数据	避免多余转换；不能任意删除有精度变化的 Cast，也不能删除改变后续索引语义的 View
算子融合	候选：MatMul + Add bias → MatMulBias，SiLU + Add residual → SiLUAdd	在支持的 shape、dtype、布局下，可能将 4 个计算阶段缩成 2 个，避免 t0、t2 的独立 GM 写入与读回；具体见下表
布局优化	为 MatMul 选择合适的权重与输出格式，让后续融合 kernel 尽量直接消费该输出；b 用广播寻址	减少 TransData 和不必要的广播物化。若后续 kernel 不支持该格式，则要比较格式转换成本与 MatMul 的收益
内存复用 / 安全原地化	未融合时，t0 在 bias Add 完成后不再使用，其 buffer 可供后续 t2 使用；若 kernel 支持且无别名冲突，逐元素计算还可考虑原地写入	降低存储需求；复用同一地址不会自动消除 GM 读写。不能覆盖仍有其他消费者的 residual 或输入
权重冻结与准备结果复用	若 MatMul 需要 W 的格式转换或打包，且 W 不变，在准备阶段完成并复用；需要时同样准备 b	省去每轮权重准备。W 更新后要重新准备；这是准备结果复用，不是把 x @ W 常量折叠
多流并行	本图的 4 个计算节点是一条依赖链，拆到多个 stream 不能让它们任意并行。若扩展示例为 residual = g(x)，且 g 与 MatMul 分支独立，才可尝试两分支并行并在最终 Add 汇合	只有存在独立工作且设备资源允许时才可能缩短关键路径；新增同步也有成本
静态 kernel 编译	当 M、K、N、dtype 和布局固定时，对适用 kernel 专门化；M 有少数常见值时可为不同档位准备实现	减少通用分支、部分 shape 与标量计算；编译与缓存成本会上升，也不能保证所有 shape 都由同一实现覆盖

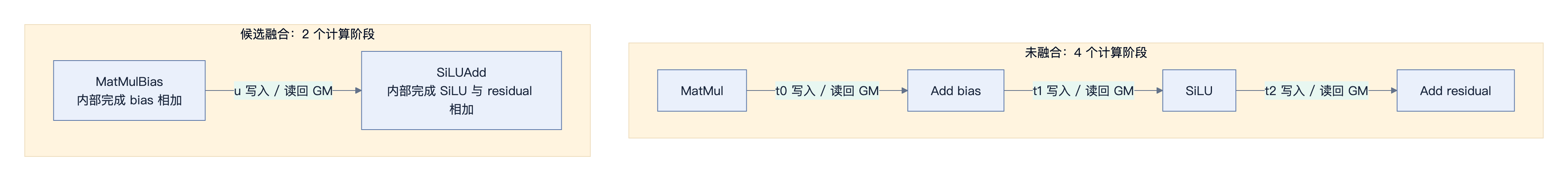

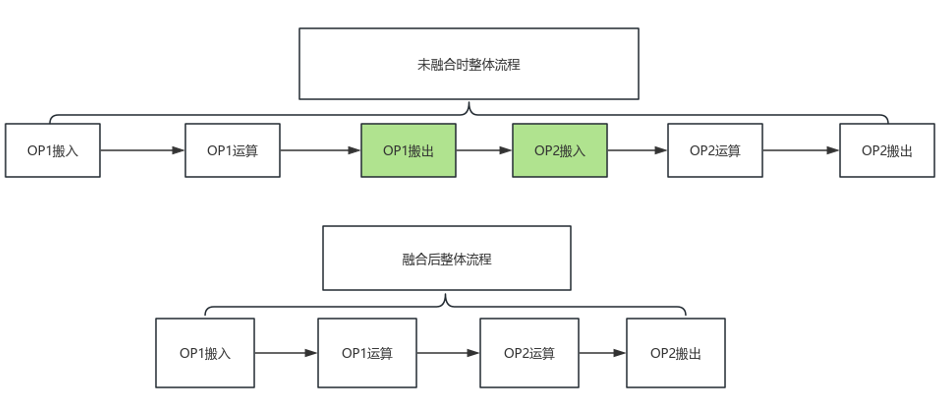

把融合前后画出来： 下图是候选执行方案，不表示某个后端一定会自动实现这两种融合。

对应计算仍是 u = x @ W + b、y = SiLU(u) + residual。这里的 MatMulBias、SiLUAdd 是示意名称，不是接口名。SiLU 是非线性的，不能把 residual 移到 SiLU 前面；融合还需符合要求的舍入、累加精度和误差容限。

假设每个未融合阶段各用一个 kernel，每个中间 Tensor 都完整写入 GM 并被下一阶段读一次，且每元素占 s 字节：

候选方案	计算 kernel 数（假设）	完整落入 GM 的中间结果	仅这些中间结果的逻辑读写量
四阶段独立执行	4	t0、t1、t2	6 × M × N × s 字节
MatMulBias + SiLUAdd	2	u	2 × M × N × s 字节
整段融合，且中间结果均留在片上	1	无	0；不含实现可能需要的 workspace / spill

两阶段方案在上述假设下少了两次计算 kernel 启动，并少了 4 × M × N × s 字节的中间结果逻辑读写。例如 M=128、N=4096、s=2 时，这部分从 6 MiB 降到 2 MiB。统计不含 x、W、b、residual 的读取、y 的写入与 workspace；缓存命中、分块及实际 kernel 实现也会改变物理访存量，所以这不是实测带宽或加速比。

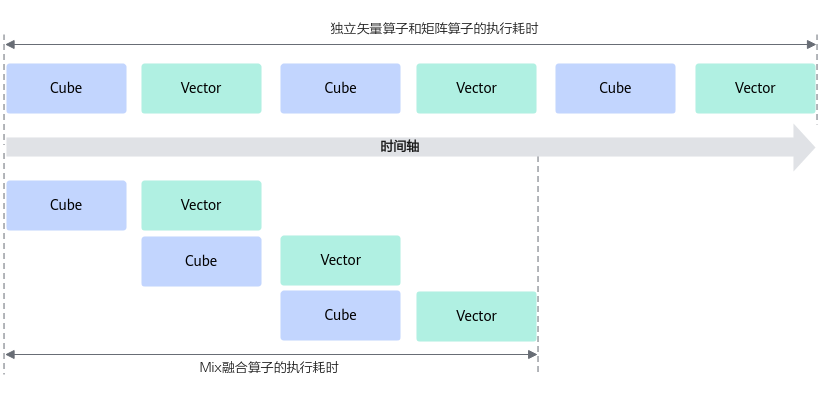

整段融合需要适用的实现、分块方式以及 Cube / Vector 协作。它可能减少更多中间结果搬运，也可能因片上存储压力、同步或并行度下降变慢。编译器需要在这些候选方案中选择，不能仅凭 kernel 数最少来判断最优。

最终落成什么执行计划？ 以两阶段候选为例，准备阶段选好两个 kernel、tiling、权重格式与所需 buffer；运行时先执行 MatMulBias 写出 u，再在 u 和 residual 就绪后执行 SiLUAdd 写出 y。若 residual 来自其他流，计划中还要包含相应等待。计算之外也可能有转换、拷贝与同步任务，不能把“两阶段”直接等同于“整图只有两个 SQE”。

验证时看三个证据：编译前后图中哪些节点被融合或消除；kernel trace 是否减少启动、转换与等待；数值检查通过后，端到端耗时和峰值内存是否改善。图回放还可复用这份执行计划、减少 Host 反复组织任务的开销；它与本节改变计算和访存安排的优化可以叠加。

功能背景：npugraph_ex 基础功能、静态 kernel 编译、GE 多流。本节具体融合图和流量计算为教学推演，实际生成结果需在目标后端与设备上验证。

6. 编译后端

TorchAir（Torch Ascend Intermediate Representation）的定位是 torch_npu 配套的图模式能力扩展和 torch.compile 后端接入层。它不是另一套 NPU 算子库，也不是 GE 本身：torch_npu 负责 PyTorch Tensor、算子与 NPU 设备接入；TorchDynamo 从 Python forward 中提取 FX Graph；TorchAir 接收这张图，做昇腾相关的图优化、转换与执行接入；更下层的 GE、Runtime 和算子实现再完成编译、下发与执行。

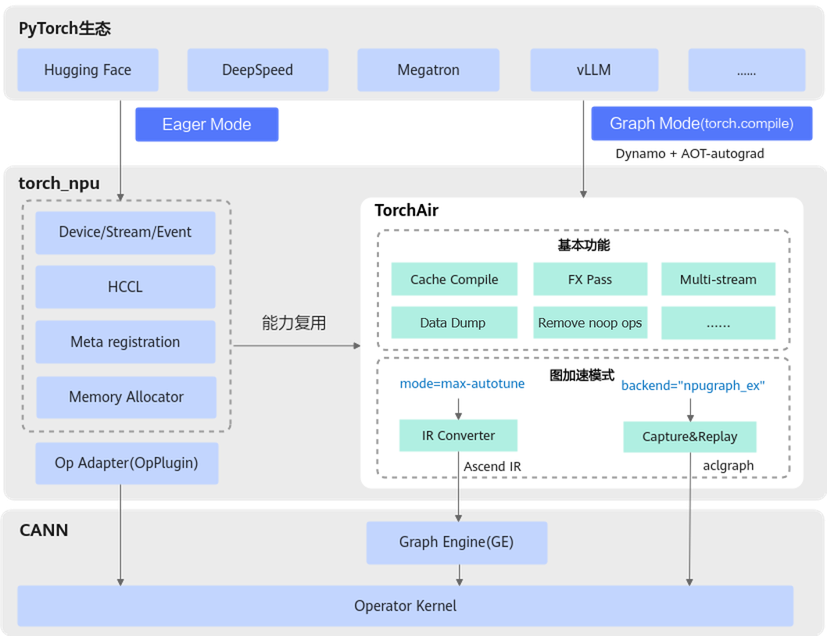

TorchDynamo 是 torch.compile 的前端图捕获组件，它在 Python 程序运行时分析字节码，将其中可编译的 Tensor 计算提取为 FX Graph，再交给后端处理。

来源：TorchAir 总览。

读这张图时可以先抓住一条主链路：

Python forward
  → TorchDynamo 捕获 FX Graph
  → TorchAir backend
      ├─ GE 路径：FX → Ascend IR → GE 编译与执行
      └─ npugraph_ex：FX 图优化 + NPU Task Capture / Replay
  → CANN Runtime → Ascend NPU

把 TorchAir 简化成“GE 的 Python API”，或把 npugraph_ex 简化成“一个 Runtime capture 开关”，都不够准确。特别是 npugraph_ex，除了 ACLGraph 捕获回放，还包含 FX Pass、内存优化、多流等图级能力。

名称	所处层次	本次分享中的定位
ACLGraph / ModelRI	Runtime 捕获与执行能力	保存、更新和执行一组任务
npugraphs	torch_npu 相关图后端名称	基础捕获回放路径的背景知识，具体可用接口看安装版本
npugraph_ex	TorchAir 的 torch.compile 后端	FX 优化与 ACLGraph capture / replay，当前 recipe 有直接分支
ge_graph	cann-recipes-infer 的执行模式配置值	由 recipe 选择 TorchAir 的 GE 路径，不是直接传给 torch.compile 的字符串后端名
torchair.get_npu_backend()	获取可传给 torch.compile 的后端 callable	当前参考版本默认配置走 GE 路径，TorchAir 将 FX 转为 Ascend IR，交由 GE 编译执行

这几层配置入口也不要混用：

配置入口	归属层	它回答的问题
exe_mode: ge_graph	recipe	业务框架选择哪条执行路径
torch.compile(..., backend=...)	PyTorch	Dynamo 捕获的 FX Graph 交给哪个后端
CompilerConfig.mode	TorchAir	TorchAir 后端内部采用哪种编译 / 执行模式

ge_graph 配置值与 TorchAir 后端对象

在 recipe 中设置 exe_mode: ge_graph，框架会调用 TorchAir 获取后端对象，再将它作为 backend 参数传给 torch.compile。不要把 recipe 配置直接写成 torch.compile(model, backend="ge_graph")。

标准调用方式如下，假设 model 已准备好：

import torch
import torch_npu
import torchair

config = torchair.CompilerConfig()
npu_backend = torchair.get_npu_backend(compiler_config=config)
opt_model = torch.compile(model, backend=npu_backend)

TorchAir 在这条路径中承担适配与编译接入工作：接收 PyTorch 的 FX 计算图，将其转换为 Ascend IR，再交给 GE 完成图编译与优化，最终经 Runtime 等执行层下发到昇腾硬件。GE 是这条 TorchAir 后端路径内部使用的图引擎。

当前参考版本中，torchair.get_npu_backend() 使用默认配置时走 GE 图引擎路径。 本地 CompilerConfig.mode 默认为 max-autotune；若显式修改模式，则不能继续套用这个默认结论。另一个后端 npugraph_ex 支持直接以 backend="npugraph_ex" 传入，要与 recipe 的 ge_graph 配置值区分。

依据：get_npu_backend 官方接口说明、CompilerConfig 默认值、后端实现。

图捕获与图编译可以叠加。npugraph_ex 也能做 FX Pass、内存优化等工作；GE 也需要 Runtime 执行编译结果。后端名字不能直接等同于某一类唯一的性能收益。

历史资料可能使用 acl_graph、reduce-overhead 等命名，迁移关系见 TorchAir 总览。讲解时以当前代码入口为锚点。

编译缓存与 replay 缓存

同进程 replay 复用已建立的运行实例。磁盘编译缓存复用后端明确支持持久化的编译结果，不能推导出新进程的设备地址、内存池或运行实例都可原样恢复。

recipe 原理文档把 npugraph_ex 缓存描述为可跳过 Capture，而 TorchAir npugraph_ex 缓存说明 强调缓存 Dynamo 结果，并注明跳过 JIT 与 Guards 的约束。本讲稿按后者讲解，不承诺缓存命中后完全没有 Capture 或设备初始化。实际启动阶段以对应版本实现和日志为准。

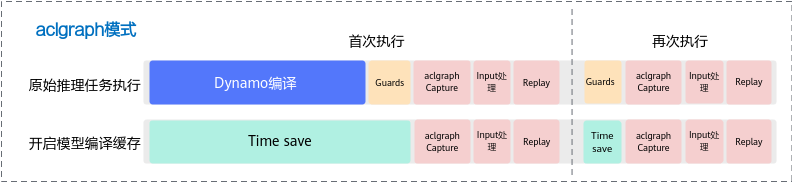

来源：TorchAir 编译缓存说明。这是原文案例的时间分布示意，不是本组实测数据。

7. 动态 shape 图

7.1 Prefill 和 Decode 是一张图吗？

同一个模型的两个阶段，不一定复用同一张执行图。 权重可以相同，但输入规格、Attention 的计算方式与执行分支不同，通常需要分别准备执行路径。

对比项	Prefill	Decode
本轮输入	一段 prompt 或一个 chunk，query 长度可变	普通自回归通常每条序列输入 1 个新 token
Attention 工作	处理本轮多个 token，并建立或补充 KV Cache	新 query 读取已有 KV，并追加本轮 KV
影响执行计划的变化	prompt 长度、batch、分块方式等	batch、有效 KV 长度、活跃请求集合等
当前 recipe executor 路径	走 Eager	开启图模式后调用 compiled model

因此，在本文的 recipe 路径中，Prefill 和 Decode 并没有共用一张编译执行图。这是一种工程选择，不代表 Prefill 不能用图：Prefill 也可以按长度分档、固定 chunk，或使用后端支持的动态 shape 编译。即使两阶段调用同一个 Python forward，也可能因为 is_prefill 等分支和输入约束形成不同编译版本。

依据：recipe 的推理分支。

7.2 Decode 图是动态图吗？

静态图，但动态 shape。

Decode 阶段，T 维度固定为 1，但是 Batch 维度 和 KVcache 维度会变化。

例如 query 使用 [B,1,H]，KV 使用预分配的物理存储。B、H 和存储规格固定时，即使有效 KV 长度从 1024 增到 1025，query 与 KV 存储 Tensor 的 shape 仍可保持不变；变化的是有效长度、位置与索引等数据。

Decode 中的变化	是否必然改变 Tensor shape？	对图执行的影响
token id、position id 更新	否	通常更新输入 buffer 内容即可
有效 KV 长度增加	否，预分配存储可保持原 shape	Attention 需要读取新长度；适用实现还可能需要刷新 tiling
batch 从 8 变为 6	若直接改变 B，则会；若填充到固定档位，则可保持不变	可能复用动态编译图、选择已有档位，或产生新的编译 / capture

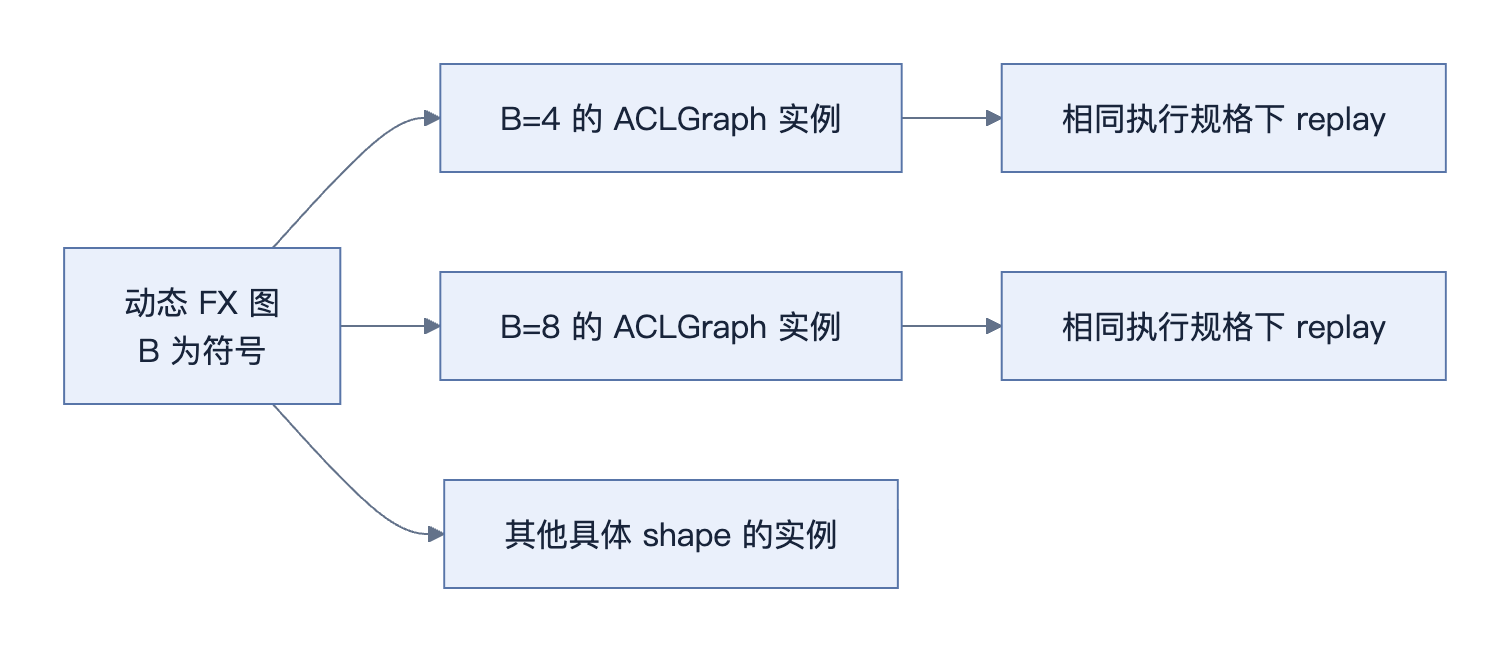

Decode 可以采用静态 shape 图，也可以采用动态 shape 图；一张动态编译图还可能对应多份具体 shape 的回放实例。 普通 Decode 的 query 长度为 1，只固定了其中一个维度；MTP / speculative decoding 的验证阶段还可能一次处理多个 token。

对应本仓配置，npugraph_ex 将 enable_dynamic_graph 传给编译入口的 dynamic 参数；当前 GE recipe 分支固定使用 dynamic=False。这是该封装的选择，不代表 GE 整体没有动态 shape 能力。依据：编译入口、TorchAir 动 / 静态图概念。

7.3 动态 shape 图如何编译？

编译器把允许变化的维度表示成符号，先编译可复用的计算关系，再由运行时补充具体尺寸与执行参数。 这不要求把所有维度都设为动态：例如 Decode 的 B 可变，而单 token 维度 1、hidden size H 和权重维度可以固定。

结合第 5 节的表达式，若输入为 x[B,1,H]、权重为 W[H,D]，编译器可保留 B 为符号，推导 x @ W 的输出为 [B,1,D]，后续 bias、SiLU 和 residual Add 沿用这一形状关系。

步骤	编译器 / 运行时做什么	本例中得到什么
1. 表达动态维度	在捕获与 shape 推导中保留需要泛化的符号维度	用 B 表示可变 batch，保留 H、D 及必要约束
2. 生成复用条件	记录 shape 关系、dtype、布局和所走分支等条件；普通 torch.compile 路径用 Guards 检查适用性	换一个 B 后仍要满足矩阵维度匹配、残差可相加等要求
3. 优化并选择实现	对符号图做适用的融合与布局优化；后端选择支持动态尺寸的实现，或为部分情况生成专门版本	可以保留 MatMul 与后续融合的结构，不必为每个 B 重做全部图级工作
4. 准备具体执行	获得本轮 B，完成必要的 shape、tiling、workspace 与 buffer 准备；可复用的准备结果继续复用	为这次输入确定具体分块、地址与任务参数
5. 复用或生成新版本	满足约束则复用；不满足时可能重新编译。回放实例不适用时，还可能需要新 capture	“编译图命中”和“回放实例命中”要分别判断

dynamic=True 会尝试动态 shape 编译，但不是“任意尺寸、任意分支都只编译一次”的保证；有些维度仍会被专门化。PyTorch 动态 shape 说明

以本文的 npugraph_ex 路径为例，可以这样区分两层复用：

图为教学示意。所参考的 npugraph_ex 实现可从同一张动态 FX 图捕获多个具体 shape 的 ACLGraph。因此 FX 图没有重编译，不代表没有发生新的 Runtime capture。另一种策略是分档：例如为 batch 1、2、4、8、16 准备实例，实际 batch 6 填充到 8，正确处理 mask、KV 写入和无效请求输出；这用额外计算换取实例复用，并非本仓默认档位。依据：npugraph_ex 内存复用说明。

那不断增长的 KV Cache 怎么适配？ 可以把“存储容量”和“有效计算长度”分开：

1. 稳定存储。 预先分配连续 KV buffer 或物理 block 池。Paged KV Cache 通过 block_table / slot_mapping 将逻辑 token 映射到物理块；从已有池中分配 block，不必每步都向设备 allocator 申请一块更大的 Tensor。
2. 更新本轮数据。 写入新增 KV，更新有效长度、位置与映射。要复用同一份回放实例，这些输入的规格、地址和生命周期仍需满足该实例的要求。
3. 更新需要变化的执行参数。 若 Attention 的 tiling 依赖有效 KV 长度，受支持的图执行路径可在该算子执行前刷新参数，并用同步保证更新完成后再执行；不能仅因 Tensor shape 未变就沿用已经不适用的 tiling。

例如固定 B、预留足够 KV 容量和索引表空间后，从第 1024 步到第 1025 步可能只需更新长度、索引与相关参数，无须因为长度加一就重新编译。若超出预留容量、输入 shape 改变，或算子不支持所需更新，则要调整执行方案。Paged Attention 有助于稳定存储，但它不是图模式的必要条件，也不能代替动态编译与参数更新。

依据：KV Cache 管理设计、npugraph_ex 的 Host tiling 参数刷新。

8. 用一次实验把整条链路串起来

本组实测于 2026-09-29 完成，参考 cann-learning-hub/tutorials/llm_inference/qwen3_8b/07_npu_graph_optimization.ipynb，在 Ascend A3 环境对比 Qwen3-8B 的 Eager、TorchAir GE Graph 和 NPU Graph EX。数据来自 完整实验记录：每种模式运行 3 个独立新进程，以中位数作为主结果，方括号给出三轮最小值和最大值。

8.1 对比变量固定

维度	本次配置
模型与精度	ModelScope Qwen/Qwen3-8B 原始 BF16 权重
硬件	Ascend A3 配置；环境报告 Ascend910 / SoC ascend910_9391，单卡 64 GiB HBM
并行与负载	TP=1、batch=1；固定 prompt 实际 50 token，返回 64 token，关闭 thinking
软件	PyTorch 2.10.0+cpu、torch_npu 2.10.0.post4、CANN 9.1.0、Transformers 5.14.1、Python 3.12
对比方法	使用 notebook 的 recipe 和同一份 YAML，三组仅改 exe_mode
隔离图模式本身	关闭 profiler、编译缓存、static kernel、显式 RMSNorm / AddRMSNorm 融合和权重预取
图覆盖范围	两个图后端都只编译 Decode，Prefill 仍走 Eager
实际任务队列配置	TASK_QUEUE_ENABLE：Eager / GE Graph 为 2，NPU Graph EX 为 1

正式生成前沿用 recipe 的一次 Prefill 和一次 Decode 预热，图后端在此触发编译、capture 等准备。正式生成中，每个 forward 计时都覆盖异步执行的完成边界；未开 profiler，避免诊断开销污染主结果。

8.2 稳态性能：图后端主要加速 Decode

模式	TTFT ms	TPOT ms/token	Decode 平均时延 ms/步	Forward 吞吐 token/s	实际生成吞吐 token/s	Forward 相对 Eager
Eager（不开图）	77.66 [77.00, 80.16]	63.20 [62.88, 63.22]	63.18 [62.86, 63.18]	15.53 [15.53, 15.60]	13.61 [13.59, 13.64]	1.00×
TorchAir GE Graph	74.91 [69.46, 75.97]	17.41 [17.13, 17.87]	17.40 [17.13, 17.85]	53.81 [52.57, 54.91]	40.21 [39.62, 40.96]	3.46×
NPU Graph EX	82.03 [82.01, 86.00]	23.86 [23.84, 23.86]	23.86 [23.84, 23.86]	39.77 [39.70, 39.78]	29.38 [29.29, 29.82]	2.56×

表中的 TTFT 和 TPOT 是根据逐步 forward 时间补充的模型执行代理指标，不是服务端网络指标：

• Forward TTFT 代理值取 Prefill forward 时间。它不包含请求排队、网络、tokenization、采样和文本解码；三组 Prefill 都走 Eager，所以图后端没有呈现 TTFT 收益。
• 这个 offline scheduler 的第 1 个输出 token 由 Prefill 产生，随后 63 个 Decode 步产生其余有效 token。Forward TPOT 代理值取这 63 个步骤的平均；实验日志还有第 64 个 Decode 步，但其产生的 token 不进入最终返回的 64 token。
• 为与实验主报表保持一致，“Decode 平均时延”仍按全部 64 个 Decode 步计算。Forward 吞吐 = 64 / (Prefill + 64 个 Decode forward)。
• “实际生成吞吐”为 64 / llm.generate() wall time，还包含调度、采样、逐步日志和最终文本解码，但不包含模型加载、预热和首次编译。因此 GE Graph 和 NPU Graph EX 的实际生成吞吐分别是 Eager 的 2.96× 和 2.16×，低于只看 forward 的 3.46× 和 2.56×。

这组数据把前文的执行链路串了起来：exe_mode 选择后端 → 预热触发编译 / capture → 正式 Prefill 仍用 Eager → 重复 Decode 复用图执行结果 → forward 的收益在 scheduler 等额外开销后折损成实际生成收益。

8.3 稳态更快，代价是首次启动耗时

模式	Decode 总时间 s	预热 wall s	加载及预热 wall s	整进程 wall s
Eager（不开图）	4.04 [4.02, 4.04]	5.14 [5.09, 6.32]	29.08 [28.87, 31.91]	47.07 [46.49, 49.46]
TorchAir GE Graph	1.11 [1.10, 1.14]	47.74 [47.23, 63.04]	71.58 [70.95, 86.81]	86.02 [85.42, 101.04]
NPU Graph EX	1.53 [1.53, 1.53]	41.93 [41.77, 42.63]	62.52 [62.41, 63.64]	76.69 [76.52, 77.09]

图后端在预热阶段支付了明显的准备成本，但这个数字包含一次 Prefill、一次 Decode、编译、capture 等工作，不是纯编译时间。对只启动一次并执行这一条短请求的进程，两种图后端的整进程 wall time 都高于 Eager；它们的优势体现在准备完成后的重复 Decode。

每轮都是新进程且 enable_cache_compile=False，但没有清理 CANN 算子缓存或 OS 文件缓存，所以不能把这组数字称为“完全冷启动”。NPU Graph EX 的成功首轮也发生在一次失败编译尝试之后。

8.4 输出验证与结论边界

所有 9 次成功运行都满足：进程正常退出、返回 64 个有效 token、记录 65 个正式 forward 时间并以 length 正常结束；图模式日志还必须出现编译触发和预热成功。两种图后端三轮生成的 token ID 完全相同；相对 Eager 都有 2/64 个 token 不同，文本相似度为 98.52%，超过 notebook 使用的 0.95 阈值。这只是单条 prompt 的粗粒度一致性检查，不代表困惑度、通用精度或逐 token 数值等价。

因此，本次实验能支持的结论是：在这个 A3、TP=1、batch=1、50-token prompt、64-token 输出的固定离线 workload 上，两种图后端都显著降低 Decode forward 时延，本组 GE Graph 快于 NPU Graph EX；但图模式增加了首次准备成本，且没有改善仍走 Eager 的 Prefill。

不应从这组数据外推“GE 永远比 NPU Graph EX 快”，也不能得出服务端并发吞吐、网络 TTFT、其他 batch / shape、峰值内存或 Host / Device 空洞的结论。三轮的最小值和最大值也不是置信区间。要定位加速究竟来自 Host 下发、kernel、访存还是调度，仍需另做一组带 profiler 的诊断运行。

9. Discussion：私货时间

以下是个人观点与趋势判断，不保证正确性。

9.1 数学和硬件才是长期竞争力

上层模型结构、框架接口和 Agent 概念更新太快，追着每一套新名词学，很容易一直在补课。我的取舍是：跟进应用变化，同时把更多积累放到数学与硬件系统上，因为它们能帮助我们理解一批又一批新方案。

数学告诉我们“哪些计算是必要的、哪些变换是成立的”；硬件告诉我们“这些计算怎样执行才划算”。 只会调用一个新 API，很难判断性能为什么变好、换个 shape 为什么又变慢。理解依赖、数值精度、存储层次和并行约束，才能把结论迁移到下一套模型与框架。

长期能力	看一个新方案时会追问什么	与本次分享的连接
数学与算法	运算能否等价改写？中间结果是否必要？精度、复杂度与近似误差怎样权衡？	第 5 节中可以融合 SiLU 与残差相加，但不能把 residual 任意移到非线性之前
硬件与性能模型	瓶颈是算力、带宽还是启动延迟？数据放在哪里？Cube、Vector、搬运能否重叠？	同样的融合，可能省下 GM 读写，也可能因片上资源压力而降低并行度
系统执行链路	框架调用最终变成什么任务？谁在调度？哪里同步？地址和资源何时可复用？	从编译图追到 Runtime、Driver、SQE 与执行单元，解释图模式为什么有效

这里的“向下看”是把上层概念落到可解释的机制上：看到新模型，能拆出它的计算和数据依赖；看到新框架，能追到实际执行计划；看到 Agent 生成的代码，能判断它是否正确、是否解决了真正的瓶颈。框架会换，这套分析能力可以继续使用。

如果一年后今天的 API 和模型结构都换了，我们还剩下哪些可以直接复用的判断能力？

9.2 MegaKernel 是目前推理优化的终点，但之后呢

我的判断是：在大量小算子、反复启动、频繁中间结果搬运的推理路径上，MegaKernel 是很有价值的。这里把 MegaKernel 作为“大范围融合计算与执行”的讨论用语，不把它与某个具体 SuperKernel 产品能力完全等同。

图模式是框架层的优化，Kernel 融合的越多，图模式的收益就越小。另一方面，融的超大的 kernel 是没有迁移性可言的。

我们追求的究竟是哪几项性能收益？未来还需要人逐个手写复杂大 kernel，才能拿到这些收益吗？

先拆开融合算子的优势。 VV 融合主要展示减少中间数据搬运，CV 融合还展示不同执行单元之间的流水重叠。

图中的绿色部分是 OP1 的搬出与 OP2 的搬入。若两段 Vector 计算能在同一片上数据块上连续完成，就可以省去这次中间结果写回 GM、再从 GM 读入的过程。对应第 5 节的例子，SiLU 后紧接 residual Add，融合实现可直接消费 SiLU 的片上结果。

这张图强调的是流水重叠：某一块完成 Cube 计算后交给 Vector，Cube 接着计算下一块；不同数据块的 Cube 与 Vector 阶段因此可以重叠。同一数据块仍必须遵守先后依赖，图也不能用来证明所有 GM 搬运都被消除了。

两图从 05.02_fused_operator_concept_intro.ipynb 引用的 vv_process.png、mix_process.png 原样复制，是机制示意。

融合收益	为什么可能更快 / 更省	成立条件与边界
减少启动与调度	多次独立 kernel / Task 启动合并，缩短任务之间的间隙	要确认瓶颈中确实包含这些开销；Task 调度融合不等于数据已留在片上
减少中间访存	生产者结果直接供消费者使用，省去部分 GM 写回与读入	中间结果能留在片上，且数据布局、分块与消费者关系允许这样做
降低中间存储需求	部分完整中间 Tensor 不再物化，或复用已有存储	融合也可能增加寄存器、片上 buffer 或 workspace 需求，峰值内存须实际测量
提高执行单元利用率	分块组织 Cube、Vector 与数据搬运流水，减少相互闲置	需要合适的分块、同步和资源配比，不能跨越真实数据依赖
消除重复计算	联合分析后复用公共结果，或采用等价的算法改写	融合本身不会天然减少数学运算量；必须找到可消除的重复工作或更好的算法

Notebook 还提到简化代码。从调用者看，一个融合接口能隐藏多步运算；从实现者看，大 kernel 的 tiling、同步与边界处理往往更复杂。接口变简单与实现更容易维护，需要分开判断。

这些收益，能否从三个维度覆盖？ 下表把机制与可承担它的工具对应起来，其中 Agent 一列和自动化覆盖范围属于发展方向，不是当前所有后端已经具备的能力。

要覆盖的收益	编译器	框架与调度器	Agent 生成
减少启动与调度	自动识别可融合区域，生成融合实现或选择已有融合 kernel	图捕获 / replay 减少 Host 反复提交；Task / SuperKernel 调度融合进一步压缩设备启动和调度间隙	生成融合 kernel 或任务编排方案，测量何种粒度更合适
减少中间 GM 读写	分析生产者 / 消费者关系，做分块融合、布局传播与片上数据复用	选择已有融合算子，减少不必要的格式转换与拷贝；单纯 replay 或把任务排紧，不能代替 kernel 内的数据复用	生成适配具体 shape 的 VV / CV 实现，搜索片上存储与数据搬运安排
降低中间存储需求	生命周期分析、消除中间物化、安全原地化和 buffer 复用	统一内存池、跨任务生命周期与回收时机；在正确同步后复用资源	探索 buffer 分配、重算与存储取舍，并检查越界、别名和内存占用
提高流水与并行度	联合选择 tiling、执行顺序与细粒度流水结构	根据依赖组织多流、计算通信重叠及任务流水；块级重叠需要 kernel / 任务接口支持	搜索分块、流水深度与同步策略，在目标设备上验证性能
减少重复计算	常量折叠、公共子表达式消除、代数变换与专门化	复用权重准备、编译和执行计划；算法结果缓存另需明确有效性条件	提出等价改写或专用算法，再用数值检查与实验筛选

三者可以接力：框架提供跨算子的依赖和运行信息，编译器把可证明的变换系统化，调度器管理执行与资源，Agent 探索尚未被稳定规则覆盖的实现。 如果编译器足够强，Agent 生成抽象维度较高的 kernel 也能编译出较好的性能；变化的是优化方法的生产方式，以及手工维护每个实现的必要性。 DeepSeek 开源昇腾基础组件

已有机制也说明这些路线可以结合：AOT SuperKernel 从 ACLGraph 的 Stream / Task 信息中识别可融合任务，再生成统一调度入口。这覆盖了部分任务启动与调度收益，但不能据此声称已经覆盖 VV 融合的全部访存收益。AOT SuperKernel：从图执行优化说起

所以我对“之后可能不是”的解释是：未来的主要投入点，可能从逐模型手搓 MegaKernel，转向可复用的编译规则、运行时调度能力，以及自动生成与验证体系。 融合仍然可能大量存在，只是越来越多地成为工具链产物。反过来，新硬件、新算法、极端 shape 或复杂通信也会持续制造工具链暂时覆盖不到的问题。

越多代码能够自动生成，人越需要判断数学变换是否成立、硬件资源是否用对、局部加速是否真的改善端到端性能。手搓高性能大算子的大师可能确实得把“才华埋葬在昨天”了。当然，昨天积累的优化经验，今天被沉淀成了可复用工具，然后继续解决新的问题。

附录 A：配图索引与来源

按正文出现顺序列出 9 张图片、7 张 Mermaid 图。博客图片副本保存在 /img/graph-mode/；本发布版的 Mermaid 图均以 PNG 展示；可编辑源码保留在 graphPresentation.md 中。原始图片文件记录见 图片来源清单。

编号	配图 / 形式	正文位置与讲解重点	来源与性质
01	Eager 的 Host Bound 时间线	第 1 节：Host 下发间隙造成 Device 空洞	vLLM-Ascend 推理优化；原文 Profiling 案例，非本组实测
02	Eager 逐算子下发（PNG）；原稿保留 Mermaid	第 1 节：CPU 逐次下发、NPU 执行	recipe 图模式原理，图 1；执行示意
03	图模式复用执行过程（PNG）；原稿保留 Mermaid	第 1 节：复用预先准备的任务集合	recipe 图模式原理，图 2；执行示意
04	Runtime 典型任务执行流程	3.2 节：任务提交、设备调度、同步与完成反馈	原 Runtime quick start 旧快照图片；保留的原始副本，来源路径说明见表后
05	SQ / CQ 提交与回收（PNG）；原稿保留 Mermaid	3.2 节：SQE 入队、队列推进与资源回收	原 Runtime Stream 设计文档；对应实现的流程示意，来源路径说明见表后
06	图下沉的加载与执行（PNG）；原稿保留 Mermaid	4.1 节：提前下沉任务，模型执行任务触发运行	GE 图下沉源图；教学示意
07	ACLGraph 流与任务调度	4.1 节：Stream、Task 与依赖关系	AOT SuperKernel：从图执行优化说起；调度结构示意
08	Host tiling 参数刷新	4.3 节：回放时的参数更新与同步	npugraph_ex 图模式优化；机制示意，第 7 节进一步解释 KV 长度变化
09	MatMul → bias → SiLU → residual Add（PNG）；原稿保留 Mermaid	5.1 节：算子、shape、广播与 Tensor 依赖	本文按 y = SiLU(x @ W + b) + residual 绘制；逻辑计算图
10	四阶段到两阶段的融合对比（PNG）；原稿保留 Mermaid	5.3 节：减少 kernel 启动和中间 GM 读写	本文绘制；候选优化方案，不代表特定后端的实际编译结果
11	TorchAir 架构	第 6 节：框架、编译后端与执行层的关系	TorchAir 总览；架构图
12	编译缓存时间分布	第 6 节“编译缓存与 replay 缓存”：缓存减少哪些准备耗时	TorchAir 编译缓存说明；原文案例，非本组实测
13	动态 FX 图与多个 ACLGraph 实例（PNG）；原稿保留 Mermaid	7.3 节：编译图复用与 Runtime capture 分属两层	本文绘制，依据 npugraph_ex 内存复用说明；教学示意
14	Qwen3-8B 三种执行模式性能对比	8.2 节：Eager、GE Graph、NPU Graph EX 的 Decode 时延与吞吐	本仓实验记录；2026-09-29 在 A3 上的本组实测
15	VV 融合流程	9.2 节：省去中间结果的搬出与搬入	融合算子概念教程 的 vv_process.png；原样复制的机制图
16	CV 融合流水	9.2 节：不同数据块的 Cube / Vector 阶段重叠	融合算子概念教程 的 mix_process.png；原样复制的机制图

旧快照来源说明： 图 04 原记录为 Runtime 的 docs/zh/quick_start/figures/typical_process.png；图 05 原记录为 docs/zh/design/modules/stream/stream.md。这两条路径在当前本地 Runtime 快照中已不存在，讲稿中保留了图片副本和 Mermaid 源码。当前相关背景可参阅 Runtime 编程模型，但不将它当作两张旧图完全相同的原始来源。

旧版 Runtime 文档的网页原址未能确认，相关引用暂链接到 Runtime 仓库首页。历史路径还包括 docs/zh/design/architecture.md、docs/zh/design/modules/task/task.md、docs/zh/dev_guide/03-02_stream_management.md；这些路径在当前快照和可用本地历史中未找到，不将新的文档冒充旧版来源。

以上区分了机制示意、引用案例与本组实测：示意图不提供加速比，引用案例不能替代本组测量，第 8 节的实测结论也只对应记录中的模型、设备和测试条件。figs/ 中未被正文使用的备用素材不计入本索引。
